Schmidt Heansch

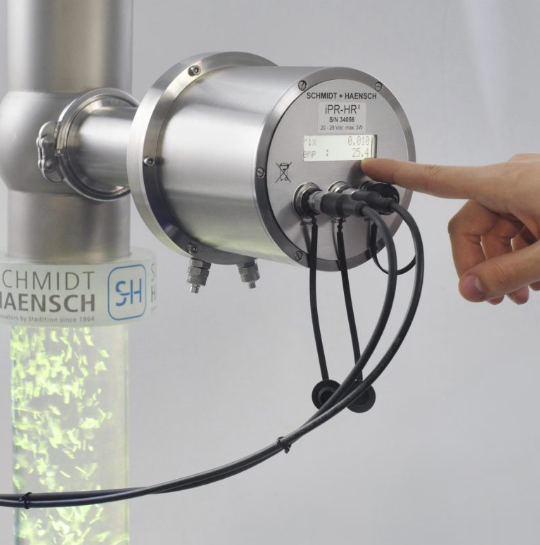

Réfractomètres et capteurs de processus en ligne

Mesurer l'indice de réfraction en temps réel, déterminer la concentration des liquides ou les rapports de mélange des rapports de masse binaires ou quasi-binaires.
Très flexible et facile à utiliser
Intégration complète, simple, flexible et sans compromis dans votre processus
Rapport prix/performance compétitif
Deux interfaces analogiques et deux interfaces numériques

Réfractomètres et capteurs de processus en ligne

Tous en ligne réfractomètres et capteurs de processus fournissent des mesures industrielles en continu et en temps réel. Cette technologie, connue sous le nom de PAT (Process Analytical Technology), permet de surveiller et de contrôler efficacement votre processus de production, en minimisant les pertes de produits et en prévenant les divergences de processus.

Ces capteurs de processus et réfractomètres simplifient le contrôle de la qualité et facilitent la détermination des concentrations de liquides et des rapports de mélange. Les mesures restent fiables quelles que soient la turbidité, la couleur, l'absorption ou la viscosité. Cela garantit une grande précision et un contrôle optimal des processus.



Applications pour les réfractomètres et les capteurs de processus

Un domaine d'application important est l'analyse des aliments, par exemple l'étude des huiles et des graisses, du sucre et des substances contenant du sucre. La bière et les boissons spiritueuses font également partie des classes de matériaux étudiées par réfractométrie, de même que les applications en chimie clinique.

En outre, les réfractomètres sont utilisés comme détecteurs universels pour l'analyse des liquides.

Les réfractomètres de processus peuvent être installés dans des pipelines, des réservoirs de mélange, des chaudières de réaction, des cuves de stockage, des appareils de cuisson ou des évaporateurs à l'aide d'une variété de raccords à bride.



Caractéristiques

  • Surveillance des fluides de processus (détermination de la concentration, surveillance des processus de mélange, etc.)
  • Mesure en temps réel
  • Précision maximale sur une large gamme de mesures et de températures
  • Convivialité
  • Conforme à l'EHEDG et à l'Atex
  • Balances personnalisées
  • Sans entretien
  • 21 CFR Part 11 conforme
  • Facile à mettre en œuvre (connexions de processus flexibles)



Spécifications

Échelles d'utilisateurs Quatre échelles compensées en température (par exemple Brix, Oechsel, H2O2)
Plage de mesure de l'indice de réfraction 1.3200 - 1.5200 RI
Résolution indice de réfraction 0.00001 RI
Plage de mesure Brix 0 - 90 Brix (correction automatique de la température 10 °C - 50 °C)
Résolution Brix 0,01 Brix
Indice de réfraction de précision / Brix +/- 0,00014 RI/ +/- 0,1 Brix
Précision de la température +/- 0.2°C
Température résolution +/- 0.01°C
Température du processus - 10 °C à + 90° C
Température ambiante -10 °C à + 50 °C
Matériau de contact du processus saphir ; acier inoxydable, en option : PTFE
Pression maximale 10 bar (1 MPa)
Alimentation électrique 24 V DC < 75 mA (20 V - 28 V)
Source lumineuse LED de 589 nm
Sortie de données analogiques 2 x 4 - sortie activeBurden [500 Ω]
Sortie numérique Deux interrupteurs de fin de course numériques (jusqu'à 1 A). Une communication série via RS232, RS422 (commutable) ou USB.
Affichage En tant qu'accessoire : peut être utilisé à côté de l'iPR ou à plusieurs mètres de distance
Logiciel Programme de configuration pour : la sortie série, la sortie analogique, la surveillance des valeurs mesurées et la sauvegarde
Raccordement au processus optionnel : VariVent-Inline (Tuchenhagen) ou APV-Inline (APV)
Autres options Unité de nettoyage du prisme
Dimension 256,6 mm x 136 mm ( longueur x diamètre)
Poids 3790 g
